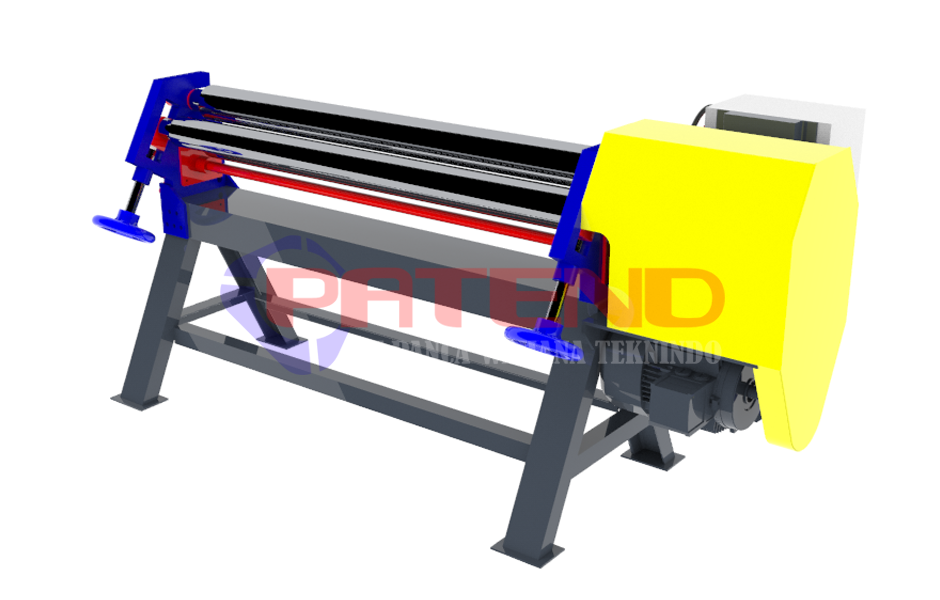

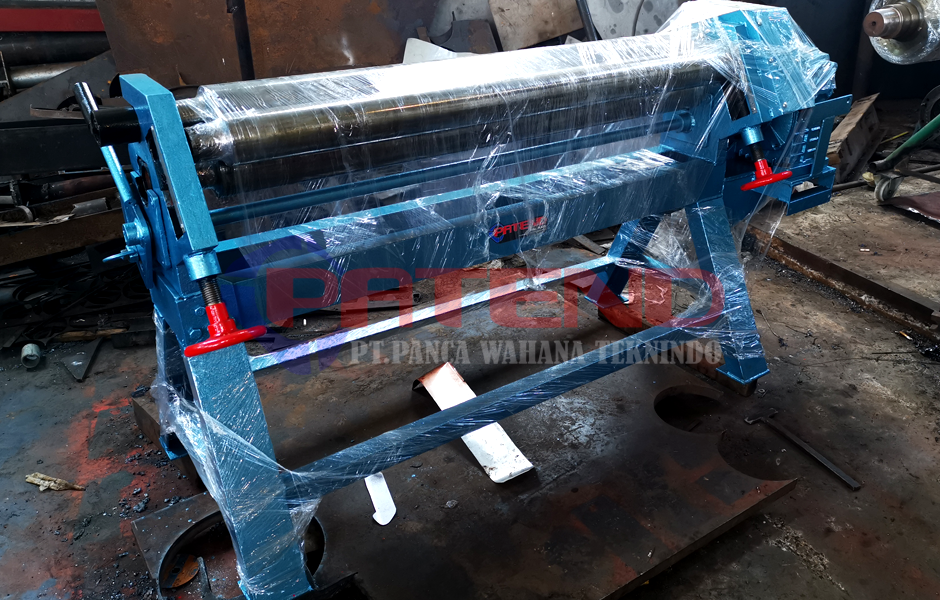

RS-1303

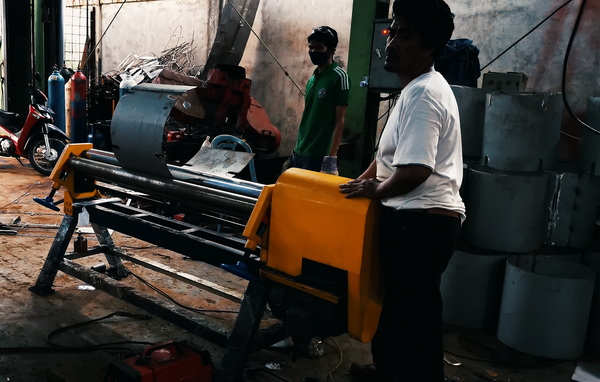

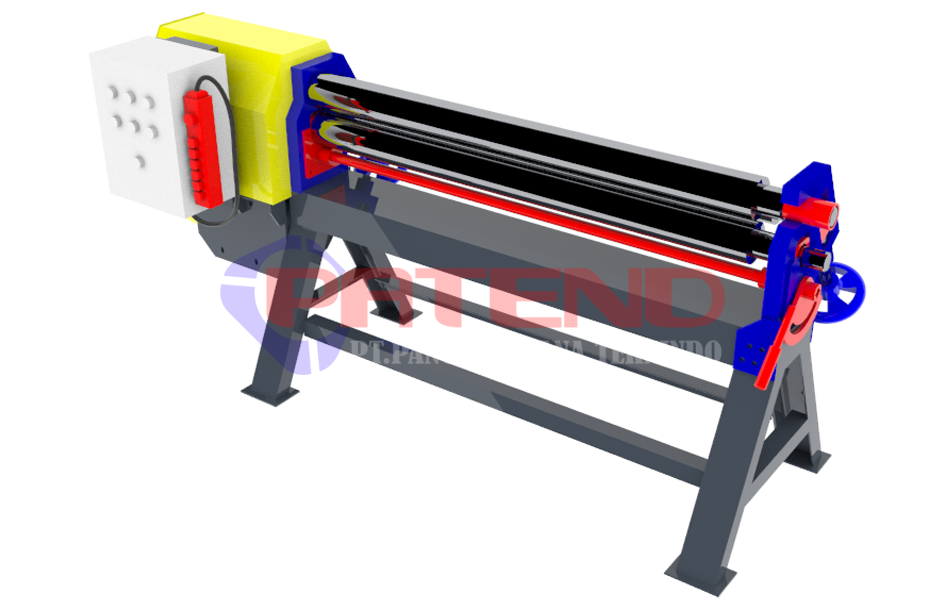

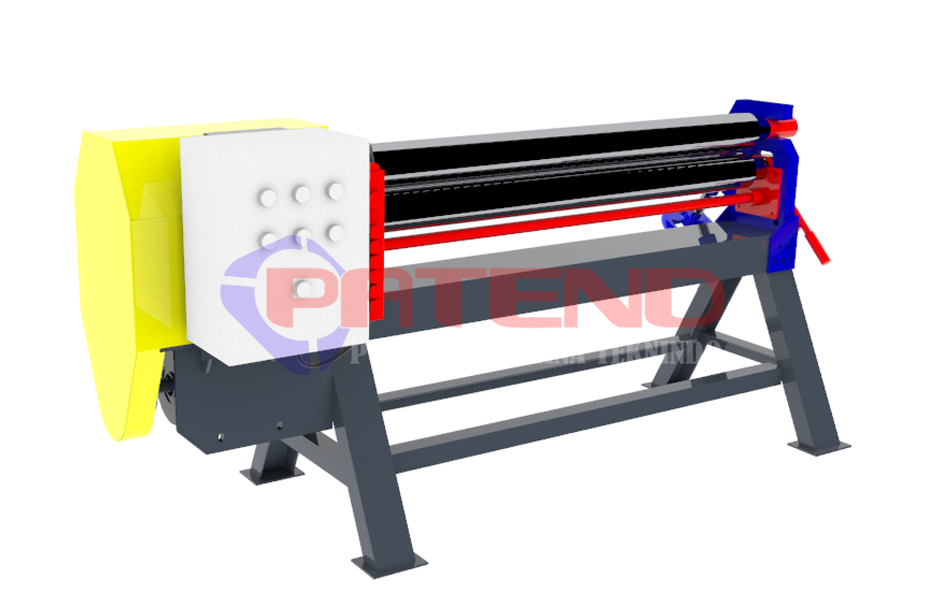

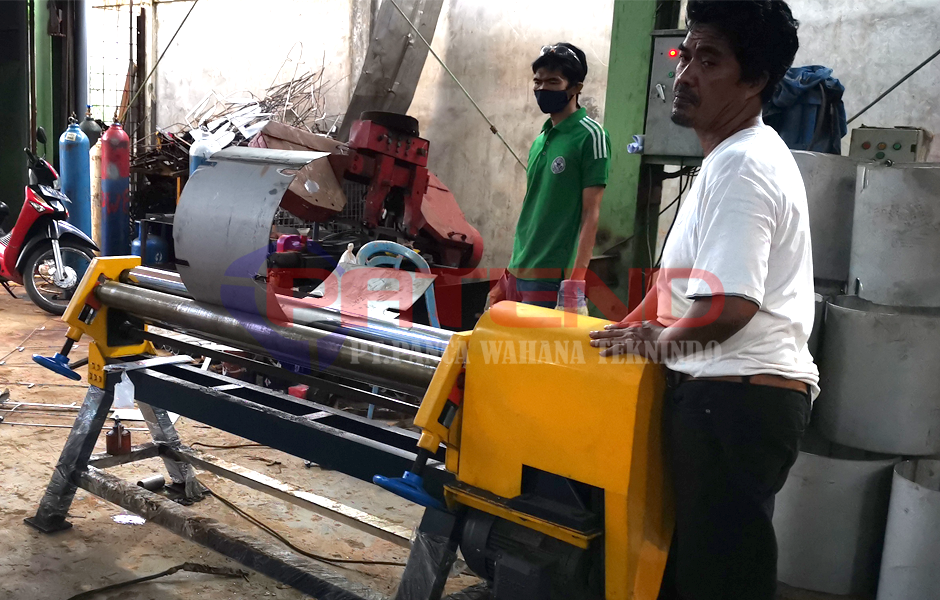

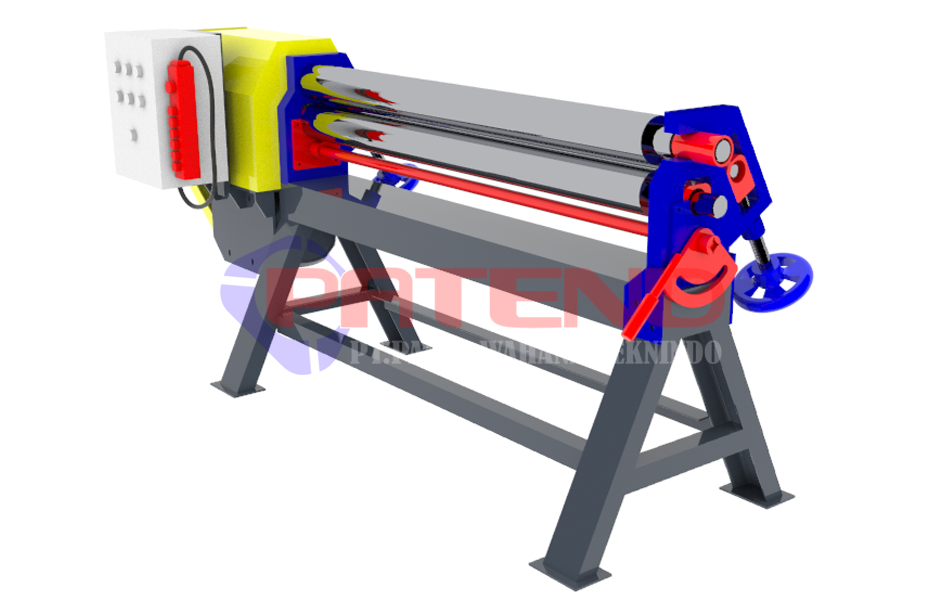

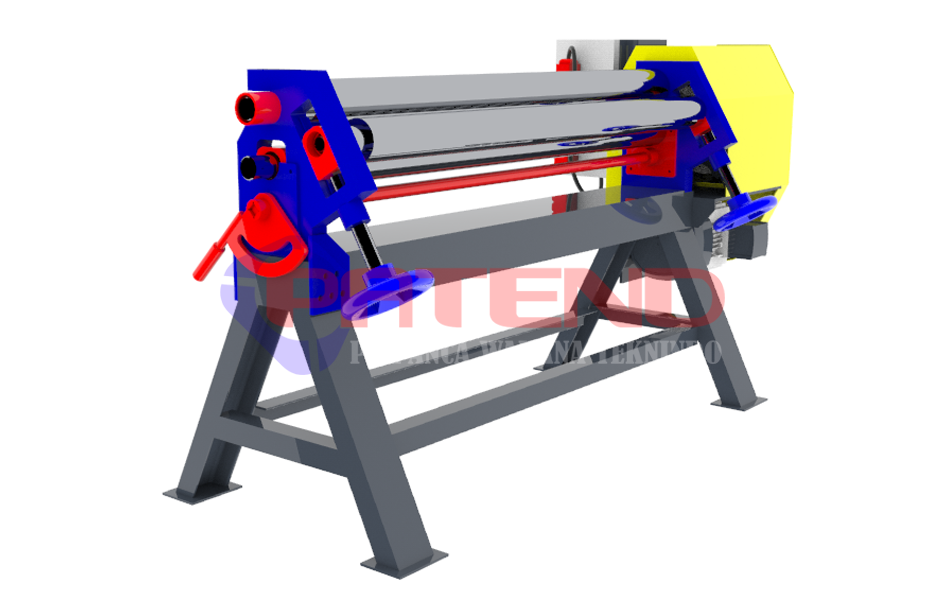

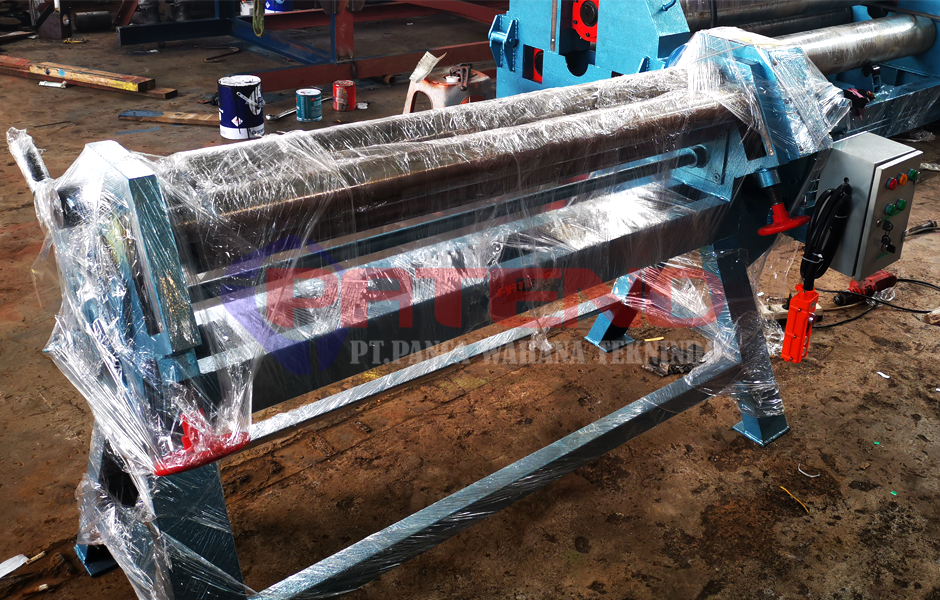

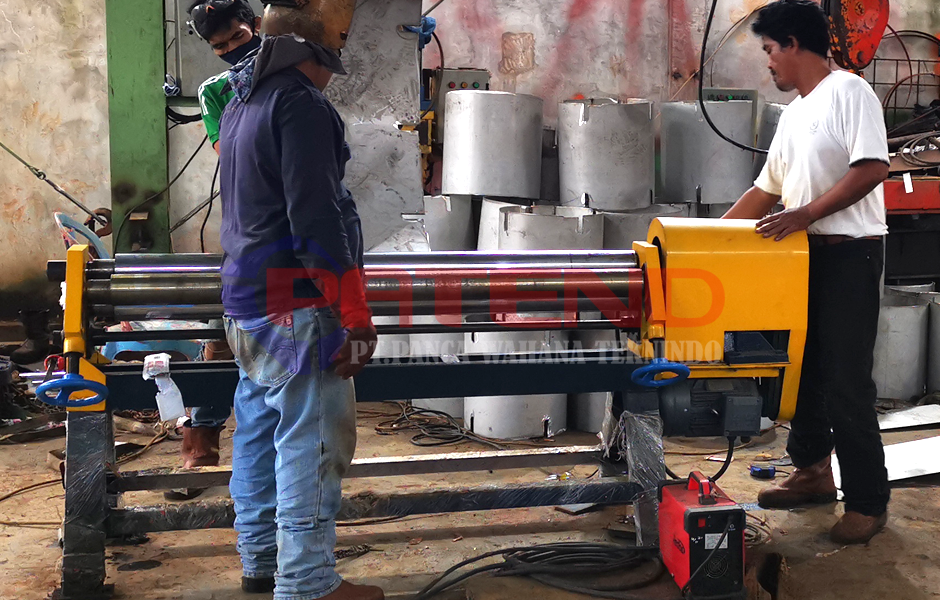

Mesin Roll plat dengan kapasitas ketebalan plat maksimum 3 mm dengan lebar maksimum 1200 mm Dengan system Penekan Ulir manual
mesin Roll ini dirancang mempunyai free bending kecil, sehingga material sisa tidak terbuang dikarenakan free bending yg besar
| Type | RS-1303 |
| Kapasitas | Max Lebar Plat : 1200 mm (Plat Standard) Tebal Plat Max: 3 mm (MS Plate), 2 mm (SUS Plate), Diameter Minimal: 150 mm |
| Dimensi | Panjang: 2000 mm, Lebar: 680 mm, Tinggi: 950 mm |
| Sistim Penggerak | Roda Gigi, Cycloidal Gear Box, Motor 3 HP, 380 V, 3 phase, Rpm: 1450 Rpm, dilengkapi dengan panel listrik penggerak motor. |
| Sistem Penekan | Ulir Penekan Manual |
Mesin Roll simetris
Mesin
roll plat ini merupakan type mesin roll
Asimetris. sebagai alat industri yang digunakan untuk membentuk lembaran
logam datar menjadi silinder, kerucut, atau bentuk lengkung secara presisi
dengan susunan tiga rol yang Asimetris. Yg mana 2 roll Penggerak digunakan
sebagai penjepit material plat, dan 1 as roll depan digunakan sebagai penekan, mesin roll ini menggunakan roda gigi, Gear Box dan Elektrik Motor. Untuk sistem penekan roll depan menggunakan penekan Ulir Manual
Cara Kerja dan Struktur
Tiga Rol: Memiliki dua roll utama (atas dan bawah) sebagai penjepit plat dan satu roll depan sebagi penekan plat .
Gerakan Miring : Rol depan diposisikan secara Asimetris dan bergerak naik-turun membentuk kemiringan untuk menekan plat.
Pengoperasian: Plat logam dimasukkan di antara rol atas dan bawah dan di jepit, lalu roll depan diposisikan sesuai keinginan untuk membentuk lengkungan yang merata.
Keunggulan Utama
Struktur Sederhana: Desainnya kokoh, stabil, dan mudah dioperasikan oleh tenaga kerja.
Hasil Presisi: Memberikan hasil tekukan yang halus dan simetris pada berbagai jenis logam seperti baja atau aluminium.
Ekonomis: Efisien dari segi biaya produksi dikarenakan plat roll yg dihasilkan minim free bending
